Економайзер — це пристрій для відбору тепла від відпрацьованих димових газів, що виходять з котлів, печей, сушок та іншого теплогенеруючого обладнання та передачі його нагріваючому теплоносію.
Переваги, що дає економайзер:
— підвищення КПД котла;
— зниження витрати палива;
— легкість переобладнання існуючих установок;
— зниження викидів СО2
Наша компанія розробляє та виготовляє теплоутилізатори (економайзер) наступних типів:

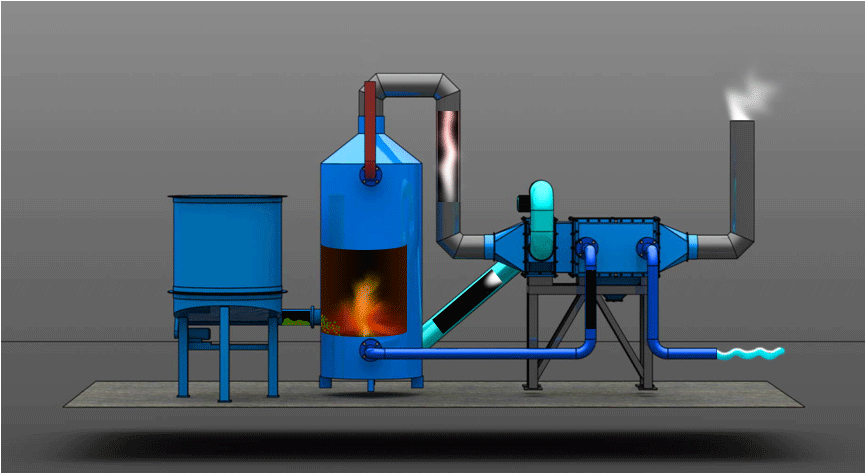

Принцип дії економайзера можна проілюструвати за допомогою малюнка:
Тобто, ми бачимо, що димові гази, рухаючись по міжтрубному просторі, нагрівають своїм теплом теплоносій, що рухається всередині трубок. Розташування трубопроводів змушує димові гази сповільнюватися і більш повно віддавати своє тепло. Залежно від потужності економайзери мають різну площу теплопередаючої поверхні, і відповідно, інші розміри.
Економайзери для захисту від перегріву і можливості обслуговування мають байпасну лінію.
За глибиною охолодження димових газів економайзери діляться на конденсаційні і не конденсаційні.
Конденсаційні — це економайзери з глибоким охолодженням димових газів (нижче точки роси), в результаті охолодження якого пар, що знаходиться в димових газах, конденсується і утворює конденсат, який після нейтралізації скидається в каналізацію. Під час конденсації пару вивільнюється прихована теплота фазового переходу пароутворення / конденсації, що значно підвищує ККД роботи економайзера.
Не конденсаційні — являють собою теплообмінники з роздільною циркуляцією димових газів і теплоносія. У них теплообмін відбувається через розділяючу поверхню (стінка трубки, пластина). Приріст ККД при роботі таких економайзерів нижче, ніж при роботі конденсаційних економайзерів, але він теж досить значний і становить 4-6% в залежності від температурних режимів роботи.
За конструктивними особливостями економайзери діляться на активні і пасивні.
Пасивними економайзерами називаються теплообмінні апарати з досить великою, розвиненою теплообмінною поверхнею. На цій поверхні димові гази без додаткового зволоження віддають теплоносію своє приховане тепло пароутворення, яке ще називають латентним теплом.
Активними економайзерами називають теплообмінні апарати, в яких відбувається безпосередній контакт димових газів з проміжним нагріваємим теплоносієм. Даний процес можна назвати зрошенням димових газів. В результаті зрошення димових газів тепло передається охолоджуючій воді. При зниженні температури нижче 58 градусів пар в димових газах конденсується, при цьому віддаючи охолоджуючій рідині приховане тепло конденсації (латентне тепло).
Економайзери встановлюються на котли будь-якої потужності. Наша організація виробляє економайзери для котлів потужністю до 20МВт.
Економайзери встановлюються як на водогрійні котли, так і на парові котли, що працюють на будь-якому виді палива.

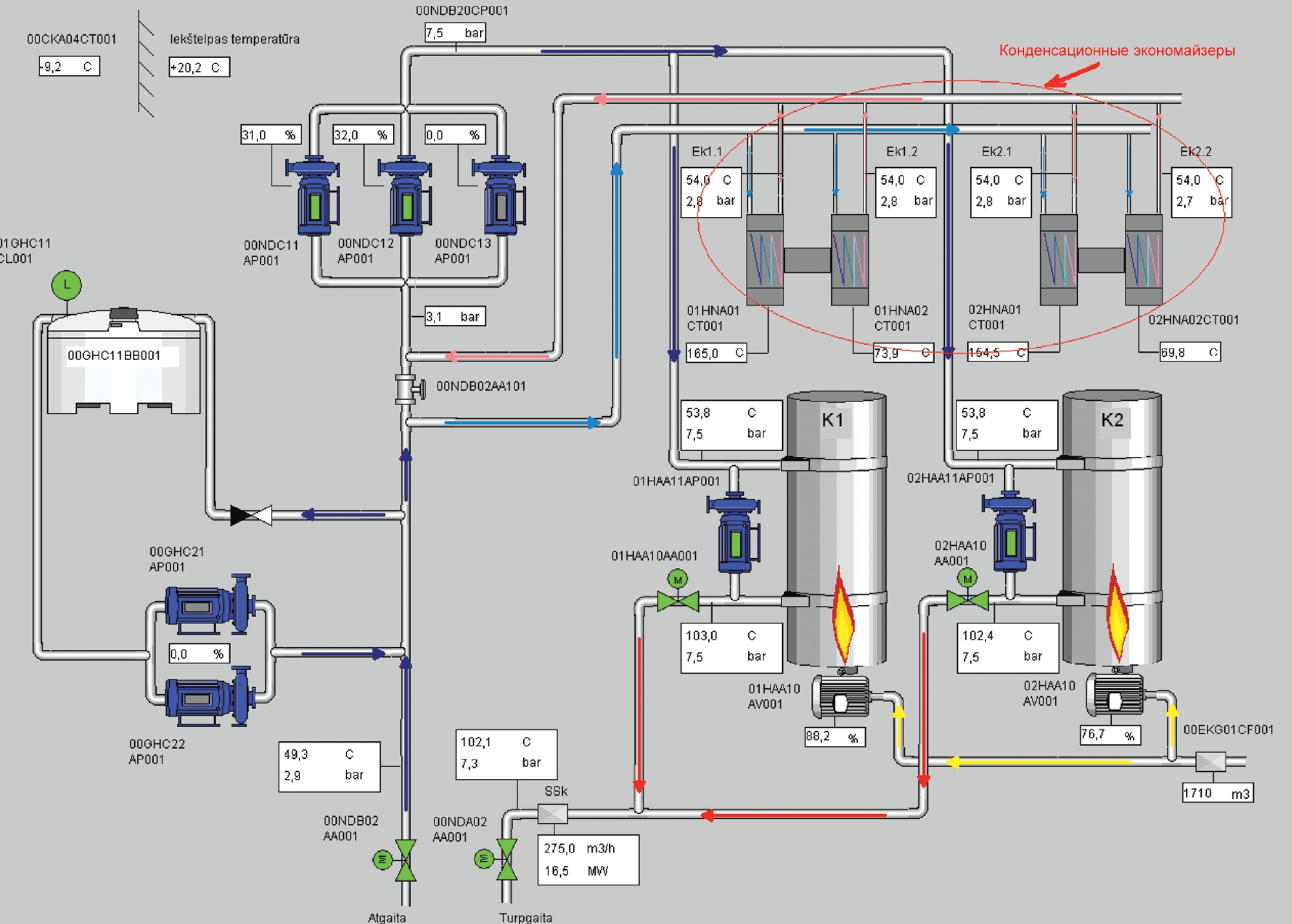

Нижче наводимо приклад схеми установки пасивних конденсаційних економайзерів в котельні:
