Теплоутилизатор (экономайзер) конденсационный твердотопливный
Даже при работе котла с КПД 92-95% есть возможность дополнительно сэкономить топливо.
Дымовые газы, поступающие из котла, кроме имеющейся теплоты имеют еще скрытую, которая выделяется при конденсации паров водяного пара, содержащегося в дымовых газах.
Для наиболее полного использования теплоты дымовых газов наша организация разработала типоряд теплоутилизаторов, предназначенных для установки в твердотопливных паровых и водогрейных котлах мощностью от 500 до 20000 кВт.

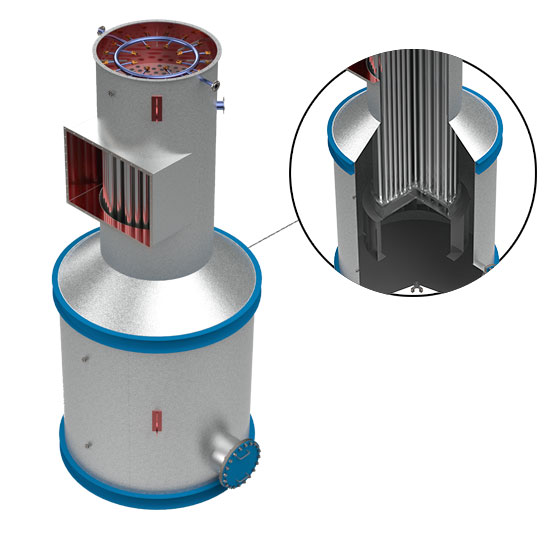

Теплоутилизатор представляет собой кожухотрубный теплообменник с кольцевыми каналами, где вода движется в кольцевом канале, а дымовые газы движутся внутри труб, а потом еще дополнительно омывают трубный пучок извне. Для повышения эффективности теплоотдачи и уменьшения металлоемкости, по пути дымовых газов установлены форсуночные распылители воды, которая при контакте с дымовыми газами нагревается за счет конденсации водяных паров и, стекая по трубкам теплообменной поверхности, отдает тепло. Для предотвращения выноса капель воды теплоутилизатор оснащен центробежным сепарационным устройством.
Преимущества установки теплоутилизатора:
- Установка теплоутилизатора приводит к экономии 10-18 % топлива.
- Использование теплоутилизатора уменьшает выброс вредных веществ (СО2 и NOx), которые сорбируются и отводятся с избыточным конденсатом.
- Оросительная теплообменная поверхность с кольцевыми каналами позволяет высокоэффективно отбирать теплоту от дымовых газов даже без использования оребренных труб.
- Использование гладких труб (без оребрения) в теплообменнике, а также разборная конструкция теплоутилизатора, упрощает периодическую чистку трубного и межтрубного пространств при использовании низкокачественного твердого топлива.
