Теплоутилізатор (економайзер) конденсаційний твердопаливний
Навіть при роботі котла з ККД 92-95% є можливість додатково зекономити паливо.
Димові гази, що надходять з котла крім наявної теплоти мають ще скриту, яка виділяється при конденсації парів водяної пари, що міститься в димових газах.
Для найбільш повного використання теплоти димових газів наша організація розробила типоряд теплоутилізаторів призначених для встановлення до твердопаливних парових та водогрійних котлів потужністю від 500 до 20000 кВт.

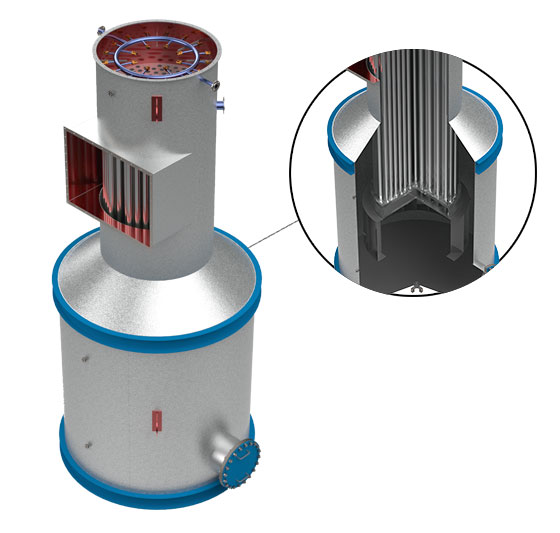

Теплоутилізатор являє собою кожухотрубний теплообмінник з кільцевими каналами, де вода рухається в кільцевому каналі, а димові гази рухаються всередині труб а потім ще додатково омивають трубний пучок ззовні. Для підвищення ефективності тепловіддачі та зменшення металоємності по шляху димових газів встановлено форсуночні розпилювачі води, яка при контакті з димовими газами нагрівається за рахунок конденсації водяних парів та стікаючи по трубкам теплообмінної поверхні віддає тепло. Для запобігання виносу краплин води теплоутилізатор оснащено відцентровим сепараційним пристроєм.
Переваги встановлення теплоутилізатора:
- Встановлення теплоутилізатора призводить до економії 10-18 % палива.
- Використання теплоутилізатора зменшує викид шкідливих речовин (СО2 та .NOx), що сорбуються та відводяться з надлишковим конденсатом.
- Зрошувальна теплообмінна поверхня з кільцевими каналами дозволяє високоефективно відбирати теплоту від димових газів навіть без використання оребрених труб.
- Використання гладких труб (без оребрення) в теплообміннику, а також розбірна конструкція теплоутилізатора, спрощує періодичну чистку трубного та міжтрубного просторів при використанні низькоякісного твердого палива.
